斜齒圓柱齒輪的傳動原理圖
發布時間：2020.09.24 來源：臺州格凌機械股份有限公司,圓柱斜齒輪,直齒輪,行星齒輪,減速機齒輪,電機齒輪軸 點擊：
圖中：
凌機圓柱斜齒輪表示虛線表示傳動鏈中的固定傳動比；
表示改變滾刀主軸轉速用的變速機構；
表示改變漸開線形狀(即：改變工件齒輪齒數)的變速機構；
表示改變滾刀軸向進給量的變速機構；
表示改變斜齒輪螺旋線（導線）螺旋角大小 的變速機構。

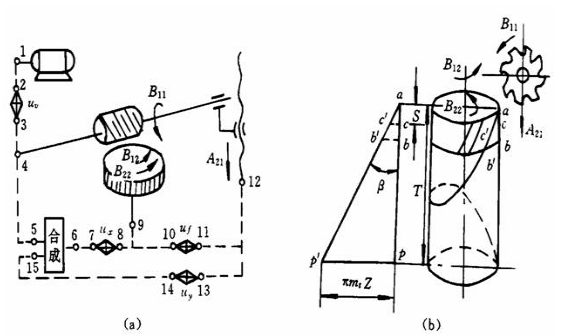

凌機圓柱斜齒輪表示從傳動原理圖a) 可以看出，滾切斜齒齒輪時必須有四條傳動鏈：
主運動傳動鏈（使?jié)L刀獲得不同的轉速）
末端件為： 電機――滾刀；
展成運動傳動鏈（形成不同的齒面漸開線）
末端件為： 滾刀――工件；
軸向進給傳動鏈(滾刀直線進給,形成直齒的全齒長)
末端件為：工件――刀架；
差動運動傳動鏈（給工件一附加轉動，以形成不同的斜齒輪螺旋齒長線）
